Jak dobrać badania NDT do odbioru spoin w zakładzie przemysłowym

W zakładzie przemysłowym produkującym konstrukcje stalowe samo zakończenie prac spawalniczych stanowi zaledwie początek procesu weryfikacji jakości. Zanim dany element trafi do dalszej eksploatacji, konieczne jest potwierdzenie jego integralności strukturalnej. Decyzja o tym, jakie badania nieniszczące zostaną wykorzystane, zapada na długo przed ostateczną kontrolą końcową. Zaplanowanie odpowiedniej sekwencji inspekcji pozwala dostosować zakres weryfikacji do specyfiki konkretnego złącza oraz zapobiega powielaniu niepotrzebnych procedur. Wybór optymalnej ścieżki weryfikacji determinuje późniejsze bezpieczeństwo i trwałość całego układu, dlatego inżynierowie jakości opierają się na ściśle określonych wytycznych oraz normach branżowych.

Czynniki warunkujące wybór wstępnej metody NDT

Rozpoczęcie kontroli złączy spawanych wymaga wnikliwej analizy trzech podstawowych parametrów: rodzaju materiału bazowego, geometrii złącza oraz fizycznego dostępu do spoiny. Te zmienne bezpośrednio determinują dobór optymalnych technik diagnostycznych. Przykładowo, struktury wykonane ze stali ferromagnetycznych diagnozuje się inaczej niż elementy z aluminium czy ze stali austenitycznej. Geometria połączenia rzutuje z kolei na to, czy diagnosta będzie w stanie umieścić narzędzia pomiarowe i głowice badawcze pod odpowiednim kątem.

Niezależnie od stopnia skomplikowania projektu pierwszym krokiem weryfikacyjnym są zawsze badania wizualne. Metoda ta stanowi podstawową formę oceny geometrii lica oraz identyfikacji widocznych nieciągłości. Diagnosta analizuje kształt spoiny i poszukuje zewnętrznych pęknięć, podtopień czy kraterów na powierzchni metalu. Zgodnie z wytycznymi normy PN-EN ISO 17635 weryfikacja optyczna stanowi obligatoryjny etap wstępny, bez którego nie przechodzi się do bardziej zaawansowanych procedur. Jeśli element nie spełnia bazowych wymagań na zewnątrz, uruchamianie drogiej aparatury analitycznej mija się z celem.

W sytuacjach, gdy obydwie strony spoiny są łatwo dostępne, inżynierowie swobodnie stosują proste techniki powierzchniowe. Z kolei ograniczony dostęp przestrzenny, na przykład w przypadku rur o małej średnicy lub złożonych węzłów konstrukcyjnych, wymusza szybsze przejście do metod objętościowych. Prawidłowe mapowanie uwarunkowań fizycznych zapobiega błędom poznawczym na dalszych etapach weryfikacji jakościowej.

Zaawansowana diagnostyka i formalne podstawy kontroli

Po pozytywnym przejściu oceny wzrokowej proces diagnostyczny wchodzi w fazę weryfikacji uszkodzeń ukrytych. Wybór odpowiedniego narzędzia zależy tu ściśle od badanego materiału:

• stal ferromagnetyczna wymaga użycia metod magnetyczno-proszkowych,
• aluminium i stal austenityczna badane są z wykorzystaniem technik penetracyjnych,
• elementy o grubych przekrojach poddaje się analizie ultradźwiękowej lub radiograficznej.

Metody magnetyczno-proszkowe pozwalają precyzyjnie wykryć najdrobniejsze pęknięcia powierzchniowe oraz podpowierzchniowe, które pozostają niewidoczne gołym okiem. Z kolei techniki penetracyjne opierają się na zjawisku włoskowatości płynów i znakomicie sprawdzają się przy identyfikacji otwartych nieciągłości na płaszczyznach nieporowatych.

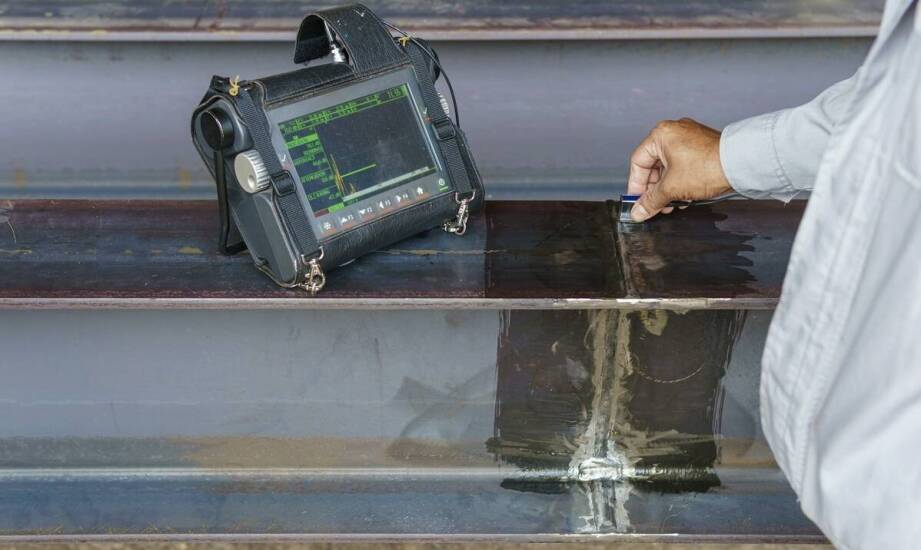

Gdy wymagana jest analiza struktury wewnętrznej złącza, inspektorzy sięgają po metody objętościowe. Badania ultradźwiękowe lokalizują wady wewnętrzne poprzez analizę fal akustycznych odbijających się od barier fizycznych wewnątrz materiału. Sprawdzają się one przy grubszych przekrojach oraz w miejscach o trudnym dostępie, pod warunkiem że geometria elementu pozwala na płynne prowadzenie głowicy. Alternatywą są badania radiograficzne, które dostarczają trwałego obrazu wnętrza spoiny z wykorzystaniem promieniowania przenikliwego.

Cały zakres i sekwencja tych działań opierają się na rygorystycznych protokołach. Porządek weryfikacji ustala się poprzez kwalifikowanie technologii spawania według normy PN-EN ISO 15614-1. Dokument ten narzuca jasne kryteria akceptacji, definiując dopuszczalne odchylenia, niezbędny wolumen testów oraz parametry samego procesu łączenia metali. Przeprowadzając odbiory spawalnicze we Wrocławiu, inspektorzy opierają się na przygotowanych instrukcjach technologicznych, aby zagwarantować pełną spójność weryfikacji z założeniami projektowymi.

Wpływ wyników badań na ostateczny status złącza

Każdy wynik uzyskany podczas inspekcji nieniszczących ma bezpośrednie przełożenie na praktyczne decyzje podejmowane w zakładzie produkcyjnym. Wykrycie krytycznych wad na etapie wzrokowym prowadzi do natychmiastowego wstrzymania prac i zlecenia poprawek. Jeśli techniki powierzchniowe ujawnią ukryte mikropęknięcia lub pory, uszkodzony element zazwyczaj wymaga miejscowego szlifowania, ponownego pospawania oraz powtórnej weryfikacji jakościowej.

Wady zlokalizowane głęboko w materiale analizuje się pod kątem dopuszczalnych tolerancji. Zgodnie z normą PN-EN ISO 5817 każdą spoinę przypisuje się do konkretnego poziomu jakości, co pozwala ocenić, czy dany rozmiar nieciągłości wewnętrznej dyskwalifikuje cały układ. Wrocławska firma ULTRAPROJEKT KRZYSZTOF LECH analizuje zebrane dane z inspekcji, aby dostarczyć inżynierom spawalnictwa precyzyjny obraz struktury weryfikowanego elementu. Wynik przekraczający założone normy wymusza mechaniczne usunięcie fragmentu łączenia i wykonanie go na nowo. Po takiej interwencji procedura diagnostyczna rusza od początku, badając obszar naprawiany oraz strefę bezpośrednio do niego przylegającą.

Wdrażanie tak zorganizowanego planu diagnostycznego nie sprowadza się wyłącznie do spełnienia formalności narzuconych przez dokumentację techniczną. Kompleksowe połączenie diagnostyki powierzchniowej i objętościowej redukuje ryzyko nagłej awarii nośnej konstrukcji w przyszłości. Rzetelnie przeprowadzona kontrola ułatwia płynne zamknięcie procesu produkcyjnego, chroni zakład przed ewentualnymi reklamacjami i gwarantuje stabilne bezpieczeństwo końcowego użytkownika infrastruktury.
